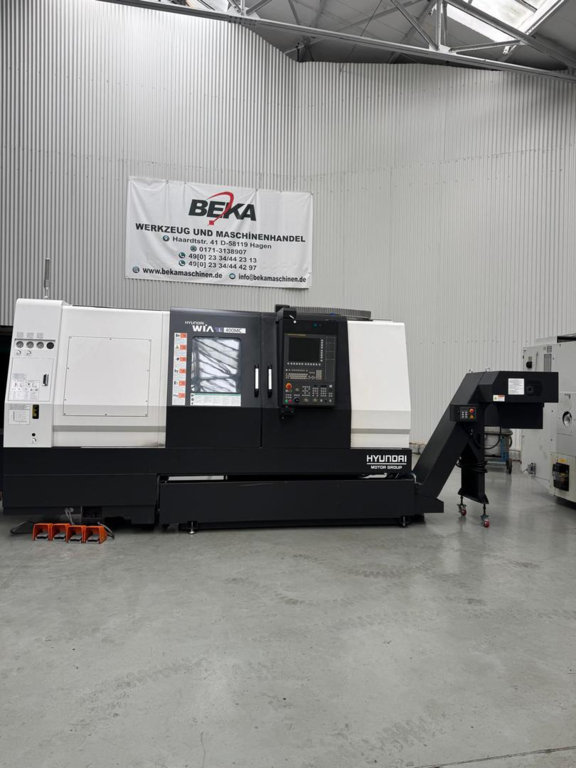

Hyundai WIA L400 MC

Modell: Hyundai WIA L400MC mit Fanuc 32i-B

Baujahr: 2019

Umlaufdurchmesser über Bett: Ø 780 mm
Umlaufdurchmesser über Schlitten: Ø 535 mm
Max. Drehdurchmesser: Ø 560 mm
Max. Drehlänge: 1.180 mm
Stangendurchlass: Ø 117 mm

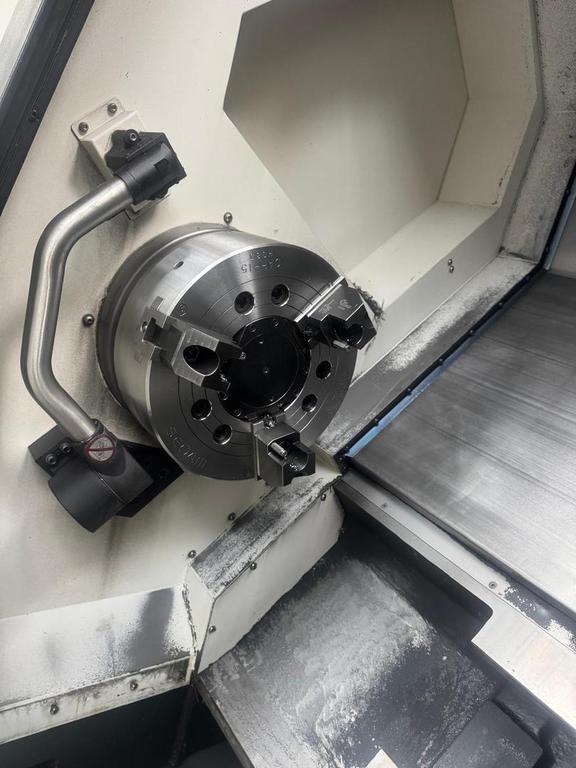

Spannfuttergröße: Ø 381 mm (15")
Max. Spindeldrehzahl: 2.000 U/min
Spindelantrieb :Riemenantrieb mit 2-Stufen-Getriebe
Spindelnase: A2-11
C-Achse : 0,001°

Verfahrwege

X-Achse :320 mm
Z-Achse : 1.200 mm
Eilgang X/Z: 20 / 25 m/min
Führungen X/Z : Box Guide / Flachführungen

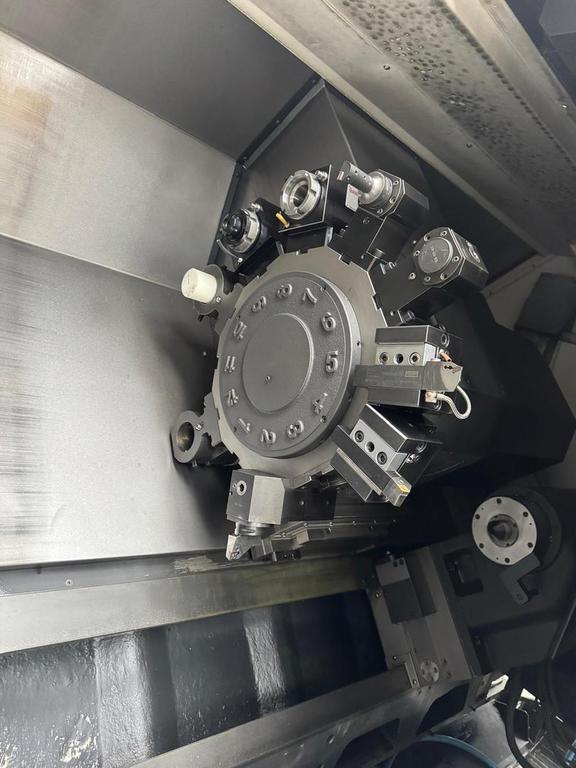

Anzahl Werkzeugstationen: 12 alle angetrieben
Aufnahme : BMT75P

Angetriebene Werkzeuge

Motorleistung (max./dauerhaft) : 7,5 / 5,5 kW
Max. Drehzahl : 4.000 U/min
Drehmoment (max./dauerhaft) :44,7 / 35 Nm
Spannzangengröße : Ø 26 mm (ER40)
Reitstock
Reitstockkegel : MK5 (integriert)
Pinolen-Durchmesser: Ø 150 mm
Pinolenhub : 132 mm
Reitstock-Verfahrweg: 1.100 mm

Weitere technische Daten

Kühlmitteltank :300 Liter
Schmiermitteltank : 2 Liter
Elektrischer Anschlusswert :46 kVA
Empfohlener Kabelquerschnitt : > 50 mm²
Spannung / Frequenz: 220 V / 60 Hz bzw. 200 V / 50 Hz
Aufstellfläche (L × B) 4.202 × 2.207 mm
Maschinenhöhe: 2.153 mm
Maschinengewicht : ca. 8.500 kg
